코드 파일 다운로드

---------------------------------------------------------------------------------

---------------------------------------------------------------------------------

조도 센서(Cds -> 황화카드뮴)

(전류가 일정할 때) - 옴의 법칙

밝은 곳 : 저항 ▼ 전압 ▼

어두운 곳 : 저항▲ 전압 ▲

풀업 저항 - 10kΩ 사용 : 밝은 곳에선 낮은 저항 ->  과전류 방지

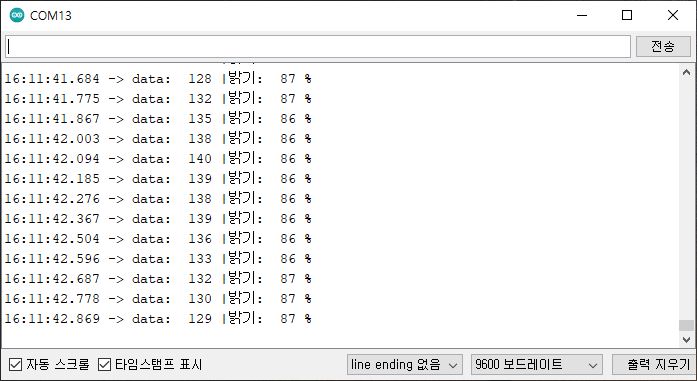

아래 처럼 밝은 곳에선 data 값이 작고

어두운 곳에선 data 값이 크다.

data : 전압 크기를 0~1023으로 표현

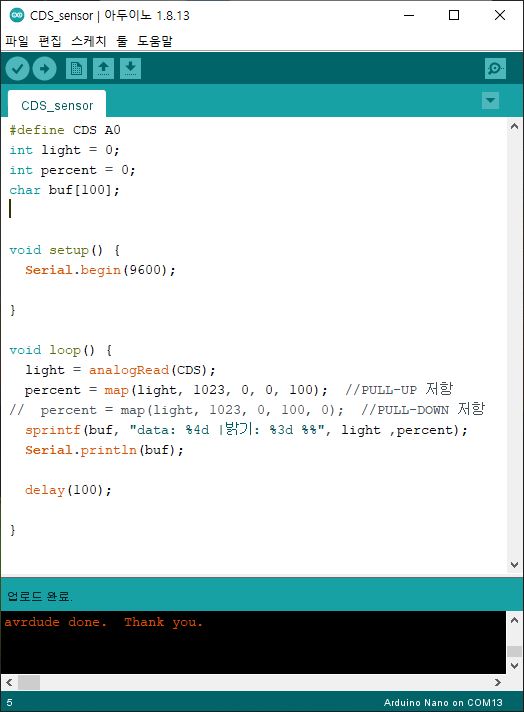

코드를 보면 map 함수에서

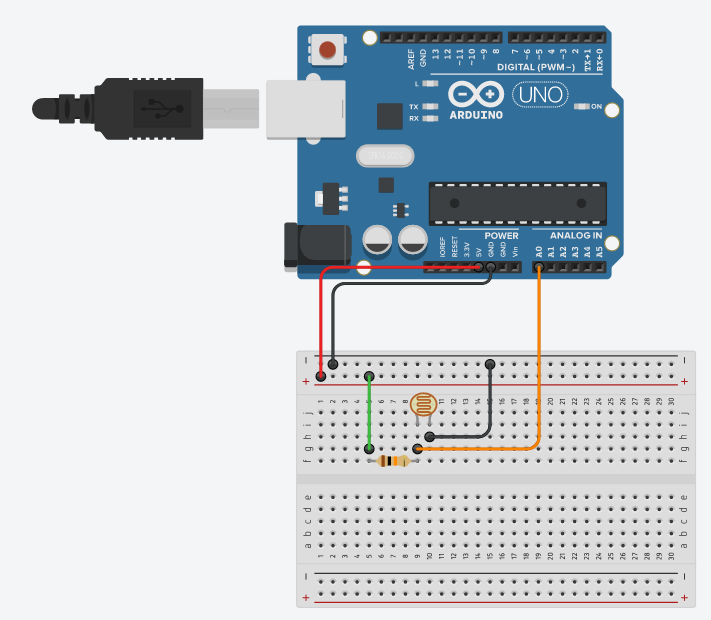

A0 (아날로그 핀)

10k Ω (저항)

pull-up : 5V -> 저항 ->A0 -> Cds -> 0V

pull-down : 5V -> Cds -> A0 -> 저항 -> 0V

Cds 조도센서도 저항이라서 전압 분배가 일어난다.

그 중간의 전압을 측정한다고 보면 된다.

풀업, 풀다운은 읽히는 전압이 반대로 되기 때문에 나눴다.

다음 시간엔 조도 센서를 이용해 간단한 밝기 유지를 만들어보자
